雙膜片聯軸器的應用

發布時間:2019-01-17 05:44:45 作者:天碩聯軸器 瀏覽:653

     一、聯軸器的選定要求:
    1、 選擇適當?shù)男问剑焊鶕?jù)機械特性的要求,如傳遞扭矩大小、剛度要求、振動、沖擊、耐酸堿腐蝕、傳動精度等,確定合適的類型。
    2、 計算扭矩
膜片聯軸器傳遞的*大扭矩應小于許用扭矩值。*大扭矩的確定應考慮機器制動所需要加減速扭矩和過載扭矩。但是在設計時資料不足或分析困難,*大扭矩不易確定時,可按計算扭矩選用。即計算扭矩不超過許用扭矩值。

計算扭矩TC:
TC≤Tn≤Tmax
TC: 計算扭矩
Tn:公稱扭矩(許用扭矩)
Tmax:*大轉矩
TC=KT T=9550*( PW/n ) T=7020*( Ph/n )
式中:T ——- 理論扭矩,N.m
PW ——- 驅動功率,可KW
Ph——- 驅動功率,馬力
N ——- 轉速 ,rpm
K ——- 工礦系數,一般取值范圍為1.0-1.5

    3、確定孔徑范圍(注:主從動軸徑不同時,應按大端直徑選用聯軸器的規格)

    4、選擇軸孔及鍵(或脹緊連接套)的型式。

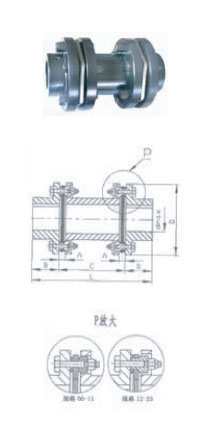

    二、雙膜片聯軸器的結構
